施工実績
実績表 No.335

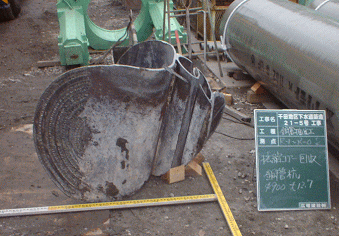

                                          写真-1    削孔した鋼管杭
発注者 :広島市
場所 :広島市中区小町
工事名 :千田地区下水道築造21−5号工事
竣工年月 :平成23年2月
機種 :PR-1000
推進延長 :28.4m (1スパン)
土質 :シルト質砂
写真-2 削孔したH-450×450   2本
 雨水幹線築造に当り流入φ650o既設人孔には
外周に築造時の鋼管杭φ900が残置されており

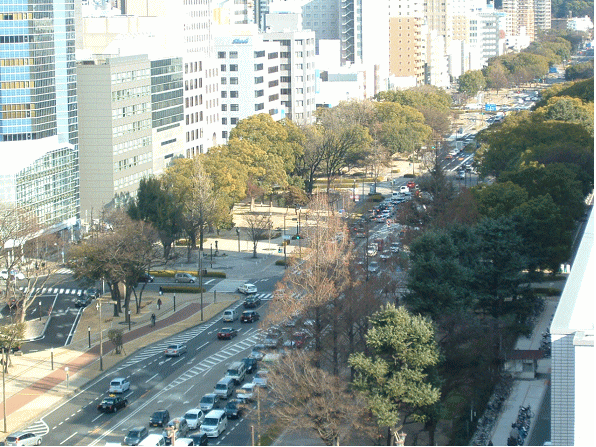

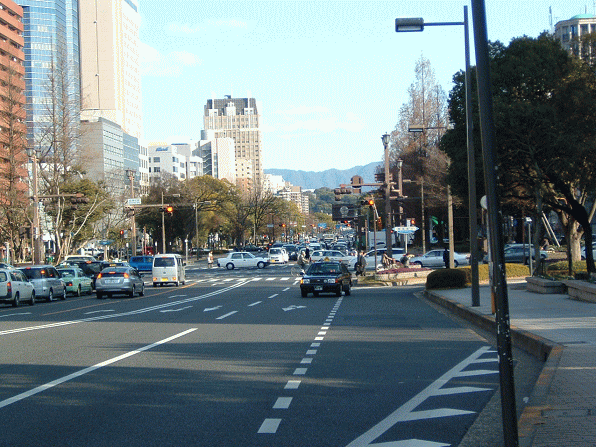

管路はフラワーフェスティバルが開催される平和大通り
横断するもので車両、歩行者ともに交通量が
非常に多くは刃口作業を行わなく障害物撤去が
可能であるパイプリターン工法が採用された。
発注された後に確認されたことであるが、到達
流入人孔には鋼管杭の腹起としてH-450×450
が2段残置されていた。

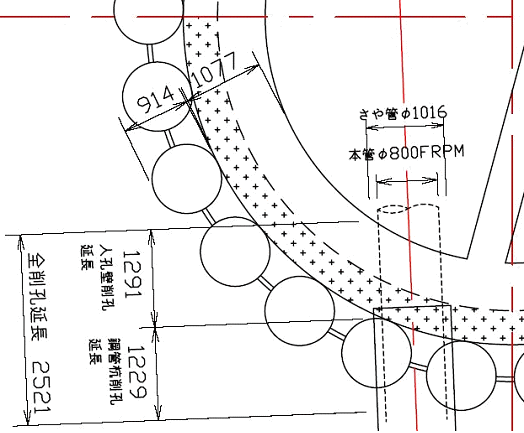

 到達既設人孔は3つの部屋に区切られており
人孔芯に方向性にが向いていないため、障害物
削孔延長も斜角なりに長い物となった。鋼管杭の
撤去には拡縮コアカッターを使用し、人孔壁の削孔
には拡縮コアカッターを使用し、人孔壁の削孔には
本管FRPMφ800の外径に合わせたコアカッターを使用
して施工を行った。
 到達既設人孔での作業は薬液注入のみであり
斜壁鉄蓋などの撤去も必要とせず、先導体は発進
立坑への引戻し回収を行った。障害物の削孔には
全体で7日を要したが、大きなトラブルも無く全体工程
を1ヶ月で完工した。

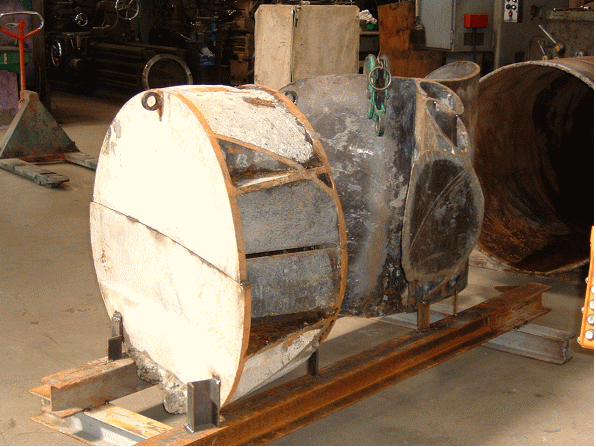

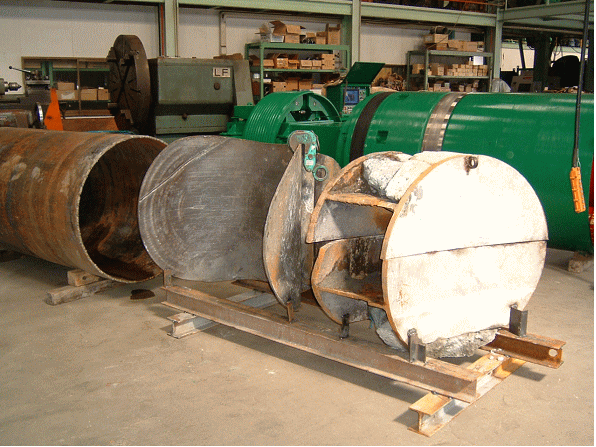

写真-3 削孔した人孔壁
